2025年4月的一個高速路段，一位小米汽車車主開啟領航輔助駕駛時，盡管車輛配備了激光雷達，卻未能檢測到前方靜止物體，最終導致碰撞事故。類似的悲劇并非個例：2023年8月，小鵬汽車P7車主提車僅6天，就因激光雷達燒壞導致所有輔助駕駛功能完全失效。這些觸目驚心的案例背后，隱藏著智能駕駛時代一個關鍵命題——車規級核心元器件的可靠性，直接關系到生命安全。
汽車與消費電子有著本質不同：它需要在戶外高溫、高寒、潮濕等苛刻環境下運行15年或20萬公里，迭代周期遠超消費電子的2-3年。這意味著激光雷達光開關等核心部件必須像一位"全天候戰士"，在振動沖擊、氣體腐蝕、機械應力等極端工況下保持穩定。但現實卻很殘酷：極氪001車主反饋，激光雷達易被小石子崩裂或人為擊打損壞，且損壞后往往"修不了"只能整體更換，凸顯出當前車規級光開關的脆弱性。
行業痛點：當新能源汽車滲透率突破50%，高階智駕成為競爭焦點，激光雷達因惡劣天氣適應性優勢被廣泛搭載。但"車規級"概念的濫用導致部分器件未通過正式認證，而真正的AEC-Q可靠性驗證需1000-10000小時，成本高昂且周期漫長。這種矛盾使得光開關的可靠性成為智能駕駛落地的關鍵瓶頸。
為應對這一挑戰，汽車電子協會（AEC）于2017年發布AEC-Q102標準，并在2020年更新Rev A版本，專門針對激光雷達光開關等分立光電半導體制定嚴苛的可靠性驗證規則。該標準通過模擬極端工況下的性能衰減，為車規級光開關筑起質量防線——從高溫高濕環境下的長期運行，到振動沖擊下的結構穩定性，再到氣體腐蝕中的材料耐受性，全面覆蓋汽車全生命周期的可靠性需求。
作為深耕光通信領域的技術企業，科毅光通信憑借多年車規級元器件研發經驗，已構建起覆蓋AEC-Q102全項測試的技術能力。本文將深度解析這一權威標準的核心測試項目，揭示如何通過科學驗證讓激光雷達光開關真正扛住"15年/20萬公里"的行車考驗，為智能駕駛的安全落地提供底層技術保障。
激光雷達光開關在自動駕駛中的環境感知應用
在汽車電子可靠性認證體系中，AEC-Q102標準猶如光電半導體器件的"準入門票"，全稱"failure mechanism based stress test qualification for discrete optoelectronic semiconductors in automotive applications"，專為激光雷達光開關這類分立光電半導體器件量身打造。作為美國汽車電子委員會（AEC）制定的核心標準之一，它與AEC-Q101（分立半導體）、AEC-Q200（無源元件）形成明確分工——Q102聚焦光電特性，覆蓋LED、激光組件、光電二極管等器件，通過基于失效機理的應力測試，確保其在汽車復雜工況下的長期可靠。
與其他車規標準相比，AEC-Q102的獨特性體現在對光電器件物理特性的深度適配。例如環境溫度范圍明確為-40°C至+85°C，這與LED、激光雷達光開關等器件在汽車內外飾的工作環境高度匹配。其核心目標是通過多維度測試（光電性能/環境適應性/工藝質量），驗證器件在高溫、振動、濕度等極端條件下的功能穩定性，這也是它成為激光雷達核心組件進入汽車供應鏈的強制門檻的關鍵原因。
2020年發布的Rev A版本標志著標準的重要升級，通過三項關鍵修訂回應了汽車電子的技術變革：
? 板彎曲測試（Board Flex）：新增對SMD器件的結構強度評估，模擬PCB組裝過程中的機械應力，防止焊點開裂或金線脫落等失效；
? 溫度基準調整：將焊點溫度（Tsolder）管控改為環境溫度（Tambient）基準，更貼合實際裝車后的散熱條件；
? 測試范圍擴展：2022年通過AEC-Q102-003文件將光耦納入OE-MCM類型，正式確認其車規地位，使激光雷達信號傳輸組件也有了明確認證依據。
Rev A版關鍵價值：首次將激光組件納入規范，并引入結溫（Tj）控制方法，要求高溫工作測試（HTOL）需通過驅動電流調節使結溫達到最高值，更精準模擬激光雷達光開關的實際發光工況。
車規級可靠性的核心在于"萬無一失"，AEC-Q102通過量化指標構建高置信度屏障：
? 樣本量要求：環境應力測試需3批樣品（3lot×26pcs/lot），總計78個樣本，遠高于消費電子標準；
? 零失敗判據：90%置信度下允許的批容差缺陷率（LTPD）僅為3%，失效判定涵蓋參數超差（如光學功率變化超出附錄5規定的±x%）、物理損壞（遷移/腐蝕/分層等），即使部分外觀不良可忽略也需詳細記錄。
AEC-Q102標準修訂歷程及核心變化
作為 AEC-Q102 可靠性驗證的核心環節，光電性能測試直接決定了激光雷達光開關在車載環境下的信號傳輸精度與安全冗余。其測試邏輯圍繞核心參數穩定性與極端工況適應性兩大維度展開，其中正向電壓、光通量、反向漏電流三大指標堪稱光開關的"性能三角"。
核心參數的車規級意義
? 正向電壓：直接關聯激光雷達的功耗表現，電壓波動范圍需控制在±5%以內。過低可能導致信號傳輸不穩定，過高則會加劇車載電池能耗，影響整車續航。
? 光通量（光強）：決定探測距離的"眼睛"，AEC-Q102 標準明確要求試驗前后光通量變化不得超過 20%。例如紅外發射器在 850nm 波長下，典型輻射強度需達 6000 mW/sr（5A 脈沖電流），確保高速行駛中對障礙物的有效識別。
? 反向漏電流：安全性的"防火墻"，需通過高壓隔離測試驗證。漏電流過大會引發電路干擾，甚至導致短路風險，測試中需確保在額定反向電壓下漏電流＜10μA。
為實現參數一致性，科毅采用"全流程高精度管控"方案：測試前通過聲掃檢測排查內部分層缺陷，避免隱性故障；測試中使用可調諧激光源（1525-1625nm）模擬全波段工作狀態，搭配光功率計與光譜分析儀，實時監測插入損耗（≤0.5dB）、回波損耗（≥50dB）等衍生指標。針對量產環節，實施100%全檢策略，通過自動化測試設備對每顆光開關的正向電壓、光通量等參數進行 3 次重復校驗，確保良率穩定在 99.5%以上，從源頭杜絕性能偏移風險。

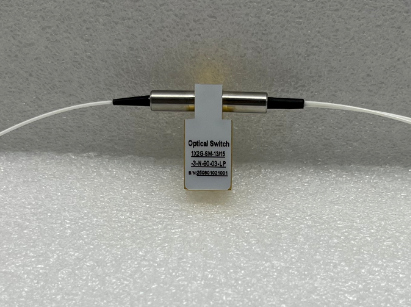

車規級激光雷達光開關
在車規級激光雷達光開關的可靠性驗證中，熱阻與物理尺寸測試是保障器件長期穩定工作的核心環節。前者決定了器件在高溫環境下的"耐熱極限"，后者則直接關系到整車裝配的"機械兼容性"，二者共同構成AEC-Q102認證中參數測試的關鍵維度。
熱阻測試依據JESD51標準，通過模擬極端高溫工況，評估光開關的散熱能力與熱穩定性。對激光雷達而言，高溫環境下散熱不良會直接導致光學性能衰減——例如光路偏移、信號噪聲增加等，嚴重時甚至引發器件失效。
科毅在封裝設計上的技術突破在此環節尤為關鍵：其陶瓷封裝熱阻可控制在5 K/W至9 K/W，較傳統金屬封裝降低約30%散熱阻力。這種優化設計不僅支持更高的驅動電流，還能將工作溫度范圍穩定維持在-40°C至+125°C，確保光開關在發動機艙等高溫區域長期可靠運行。
物理尺寸測試通過三次元測量儀獲取三維形位數據，對封裝結構進行"全維度體檢"，核心目標是驗證器件與車規級PCB裝配的兼容性。具體包括三大維度：
? 尺寸公差：關鍵參數精度需控制在±0.01mm內，確保引腳間距、封裝高度等與PCB焊盤精準匹配；
? 表面質量：表面粗糙度Ra≤0.8μm，避免因微觀凸起導致的焊接虛接；
? 結構配合：活動部件的配合間隙需通過專項檢測，防止車輛顛簸中出現機械疲勞。
科毅車規級光開關陶瓷封裝熱阻優化設計
汽車發動機艙內，夏日暴曬后的溫度可輕松突破 120°C，激光雷達光開關作為自動駕駛的"眼睛神經"，需在這樣的"桑拿房"環境下持續穩定工作數年。高溫工作壽命（HTOL）測試正是為驗證這種極端條件下的長期可靠性而生——通過模擬器件在發動機艙等高熱源區域的持續運行狀態，評估其性能衰減速率和壽命極限，確保光開關的參數漂移始終處于安全范圍。
根據 AEC-Q102 標準，激光器件的 HTOL 測試分為兩種嚴苛條件，核心目標是讓器件結溫達到最高允許值：
? 5a HTOL1：在最高允許工作溫度下，通過施加特定驅動電流使結溫達標；
? 5b HTOL2：在最大驅動電流下，選擇工作溫度使結溫達標。
測試時間從基礎的 1000 小時到長壽命驗證的 10000 小時不等，其中長壽命測試至少需 4000 小時，遠超普通消費電子的可靠性要求。
高溫工作壽命測試
從零下30℃的東北寒冬到零上40℃的南方酷暑，汽車激光雷達的光開關需要在劇烈溫差中保持穩定；而坑洼路面的持續顛簸，則對其結構強度提出嚴苛考驗。溫度循環與振動測試正是模擬這些極端工況，驗證光開關焊點可靠性與封裝結構完整性的核心環節。
溫度循環測試通過-40℃~125℃的1000次冷熱交替，模擬車輛在南北地域遷徙或晝夜溫差下的環境應力。測試中，溫度變化率需控制在20℃/小時以上，且產品在溫度過渡后必須達到熱穩定狀態——至少4個組件的溫度平均值與環境溫差≤2℃，確保真實反映材料熱脹冷縮對封裝的影響。
振動測試則聚焦車輛行駛中的機械應力，AEC-Q102標準明確規定：從3批次產品中各取10個樣品，在20Hz~1000Hz頻段進行多維度沖擊。其中，20Hz~100Hz頻段采用0.06inch峰峰值位移（模擬低速過坎的低頻振動），100Hz~2000Hz頻段施加20g加速度（對應高速行駛的高頻顛簸），X、Y、Z三方向各4個循環，全面驗證結構抗共振與抗疲勞能力。
車規級光開關-40℃~125℃溫度循環測試數據
在汽車電子系統復雜的電磁環境中，靜電放電（ESD）可能引發信號干擾、器件永久性損壞等嚴重問題，因此ESD測試成為保障激光雷達光開關電磁兼容性的核心環節。根據AEC-Q102標準要求，光開關需通過±8kV接觸放電測試，同時滿足人體模式（HBM）和帶電器件模式（CDM）的雙重靜電防護驗證——其中HBM測試依據ANSI/ESDA/JEDEC? JS-001標準，每批次抽取10件樣品進行3輪測試，試驗前后均需通過性能檢測。
隨著表面貼裝技術（SMD）在汽車電子中的普及，PCB板在裝配或車輛行駛振動中產生的形變易導致器件焊點開裂。2020版AEC-Q102標準新增的板彎曲測試（Board Flex）正是針對這一痛點，通過模擬PCB板彎曲過程中的機械應力，驗證SMD器件焊點與基板的連接強度。以科毅的工藝方案為例，其采用無鉛焊料配方優化與回流焊溫度曲線調校，可使焊點形成更均勻的金屬間化合物層，在板彎曲測試中能有效分散應力，降低斷裂風險。
破壞性物理分析（DPA）被業界稱為光開關可靠性的"品質終極檢驗"，它通過解剖、顯微觀察、切片及掃描電鏡等手段，對器件內部結構進行微觀層面的深度體檢，從根本上排查潛在工藝缺陷。其核心價值在于穿透外部封裝，直接評估芯片鍵合、引線框架、封裝材料等內部關鍵結構的質量，例如通過鍵合線拉力測試（要求＞5g） 驗證連接強度，或檢查是否存在氣泡、裂紋、虛焊等隱蔽缺陷。
車規級光開關±8kV接觸放電ESD防護測試
在車規級激光雷達光開關領域，科毅光通信通過"技術突破-場景驗證-測試保障"的三維體系，構建了從研發到量產的全鏈條競爭力。其核心技術方案采用陶瓷封裝+寬禁帶材料的創新組合：陶瓷封裝技術以低介電損耗和優異的熱傳導性能，確保器件在-40℃至125℃的車規級溫度循環中保持穩定；寬禁帶材料則憑借3.2eV以上的禁帶寬度，顯著提升光開關的抗輻射能力和長期可靠性，為激光雷達系統提供底層技術支撐。
這一技術組合已在高端車型中實現規?；瘧?。蔚來ET9搭載的128通道MEMS光開關矩陣，正是科毅光通信的代表性成果。該產品通過微機電系統（MEMS）與光子集成技術的融合，實現360°無死角掃描，切換延遲低至8μs，點云密度較傳統方案提升40%，有效增強了自動駕駛系統對行人、障礙物的識別精度。
量產驗證里程碑：在與頭部車企的合作項目中，科毅光通信的光開關產品通過AEC-Q102全項可靠性測試，并達成量產交付10萬+顆零失效的行業標桿成績，充分驗證了技術方案的成熟度與穩定性。
為支撐車規級產品的嚴苛要求，科毅光通信建立了專業的AEC-Q102可靠性測試實驗室，配備溫度循環箱、振動測試儀、鹽霧試驗箱等全套檢測設備。實驗室嚴格遵循ISO 16750標準，可模擬從-55℃到150℃的溫度沖擊、1000小時的濕熱老化等極端環境條件，確保每顆產品在生命周期內的性能一致性。這種"研發-測試-量產"的閉環能力，使科毅光通信在車規級光電子器件領域形成差異化競爭優勢。
隨著智能駕駛算力呈指數級提升，傳感器作為"汽車之眼"正迎來全面升級。激光雷達作為高階智駕的核心感知硬件，已從"選配"變?yōu)?quot;標配"——如AION RT搭載126線激光雷達及27個高感知硬件，實現無圖智駕功能，而全球近30款量產車型宣布搭載激光雷達，中國企業在這一領域占據主導地位。這一趨勢推動激光雷達向"多線數、高分辨率"演進，進而對核心器件光開關提出更高要求：需同步提升響應速度、集成度及環境適應性，以支撐自動駕駛從L2+/L3向L4/L5跨越。
當前，車規級激光雷達光開關正沿著三條技術路徑突破：
? 固態化轉型：基于磁光開關的時分復用全固態激光雷達系統，相比MEMS和光學相控陣技術，具備低成本、能量利用率高和高光束質量等優勢。
? 長壽命設計：硅基MEMS光開關矩陣通過三維微鏡陣列、磁懸浮驅動技術及雙通道冗余架構，將系統壽命從5000小時提升至30,000小時，點云密度提高40%。
? 芯片級集成：Draper芯片級激光雷達采用純數字化MEMS光學開關，整合光學開關、MEMS和一體式光電學元件到芯片，測距能力達數百米，角分辨率低于0.1度。
當激光雷達從"高端配置"變?yōu)?quot;安全剛需"，光開關的可靠性將直接決定自動駕駛的落地速度。AEC-Q102標準作為行業公認的"質量通行證"，其嚴格執行是保障行車安全的關鍵?？埔阋?quot;全項測試通過+量產經驗"為核心優勢，持續為智能駕駛提供穩定可靠的光開關解決方案。
選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
