在光通信技術快速發展的當下，偏振相關損耗（PDL）作為評估光器件性能的關鍵指標，其測量精度直接影響光通信系統的穩定性與可靠性。尤其對于光開關、耦合器等核心器件，精確的 PDL 測量是保障設備質量的重要環節。本文將深入解析影響 PDL 測量的關鍵因素，系統闡述誤差來源及優化方案，為光通信領域的測試工作提供專業指導。
一、PDL 的基本定義與測量原理
偏振相關損耗（PDL）是描述光器件在不同偏振態下傳輸損耗差異的重要參數，其定義為當被測器件（DUT）輸入光的偏振態在所有可能的偏振態間掃描時，通過 DUT 的最大輸出功率與最小輸出功率之比的分貝數，計算公式如下：

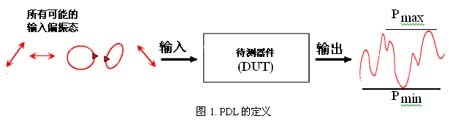

其中，Pmax和Pmin分別為最大和最小輸出功率。如圖 1 所示，當輸入偏振態遍歷所有可能狀態時，輸出功率會呈現周期性變化，通過捕捉功率極值即可計算 PDL 值。這一參數對于光開關、熔融拉錐耦合器等器件的性能評估具有決定性意義，直接關系到光信號傳輸?shù)姆€(wěn)定性。
二、PDL 測量中的主要誤差來源分析
PDL 測量系統對環境擾動和設備參數變化極為敏感，即使采用高精度測量儀器如 General Photonics 公司的 PDL-101 測試儀，若忽略誤差控制，仍可能導致測量結果出現較大偏差。以下從四個維度剖析主要誤差來源：
公式（1）清晰表明，PDL 測量結果直接依賴于輸出功率極值的準確性。若光源功率隨時間波動，會直接導致Pmax和Pmin測量值失真。實驗數據顯示，當光源短期穩定性低于 0.02dB 時，PDL 測量誤差可超過 5%。
除光源本身穩定性外，系統反射是另一重要干擾因素。測量鏈路中連接器、器件端面的反射光會反饋至激光器，引發輸出功率波動。即使光源配備內置隔離器，仍可能存在 - 40dB 以下的殘余反射，足以干擾精密測量。

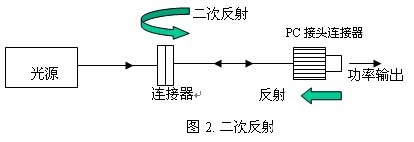

光信號在測量系統中傳播時，會發生多次反射現象。第一次反射光經另一器件再次反射后，會與主光束形成干涉，導致輸出功率波動。其數學模型如下：
其中，干涉項會隨相位差\phi變化而波動。實際測試中，當使用 PC 接頭（反射率 4%）與普通連接器（反射率 0.01%）組合時，功率波動可達 0.017dB，這對低 PDL 器件（如 0.1dB 級耦合器）的測量精度構成嚴重威脅。

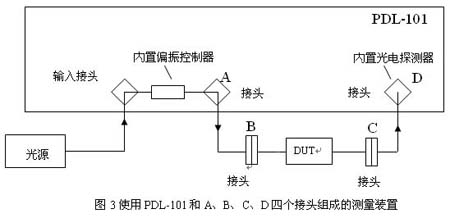

測量鏈路中的光纖和連接器本身存在一定 PDL 值，成為測量誤差的潛在來源。根據實驗數據，1m 單模光纖的 PDL 典型值小于 0.02dB，而 10km 單模光纖則可達 0.05dB。連接器的 PDL 特性差異更為顯著：APC 接頭的 PDL 值為 0.005-0.02dB，而未正確配對的 APC 接頭 PDL 可升至 0.06dB 以上。
光纖的機械擾動會加劇誤差。當光纖彎曲曲率半徑小于 30mm 時，PDL 值可增加 0.03-0.05dB；過度擠壓的連接器跳線 PDL 甚至可達 0.1dB，遠超儀器本身的測量誤差。
PDL 具有矢量特性，測量系統中各器件的 PDL 矢量會發生疊加?？?PDL 值隨矢量方向變化而波動，最大波動量為：
當待測器件 PDL 與連接器件 PDL 相當（如 0.1dB 級）時，相對誤差可超過 50%。這解釋了為何高精度測量中，連接器件的殘余 PDL 往往成為精度瓶頸。
三、PDL 測量誤差的系統優化方案
針對上述誤差來源，結合光通信測試實踐，可采用以下優化措施提升 PDL 測量精度：
1. 選用短期功率穩定度優于 0.01dB 的高精度光源，確保在整個測量周期內功率波動最小化。
2. 在光源輸出端串聯高隔離度（≥60dB）光隔離器，有效阻斷反射光對激光器的干擾。推薦使用無尾纖設計的隔離器，減少額外反射點。
3. 光源與測量儀器間的連接全部采用 APC 接頭，其回波損耗可達 60dB 以上，遠優于 PC 接頭的 40dB，大幅降低反射干擾。
1. 構建低反射測量鏈路：關鍵節點全部采用 APC 接頭，使反射率降至 0.001% 以下，將二次反射引起的 PDL 波動控制在 0.0017dB 以內。
2. 采用短相干長度光源（相干長度＜10μm），利用光的非相干特性消除干涉效應，從根本上解決二次反射問題。
3. 在高反射風險區域（如 DUT 輸入端）涂抹折射率匹配膏，進一步降低反射系數。
1. 光纖跳線選擇：優先采用 PDL＜0.01dB 的高精度跳線，避免過度彎曲和擠壓，確保光纖曲率半徑≥50mm。

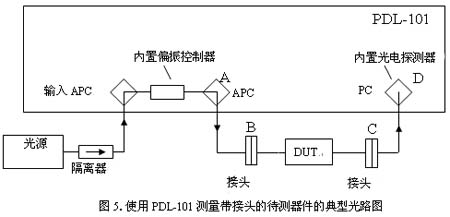

2. 連接器配置原則：輸入端使用 APC 接頭抑制反射，輸出端采用低 PDL 的 PC 接頭（0.005-0.02dB）連接探測器，形成最優配置。

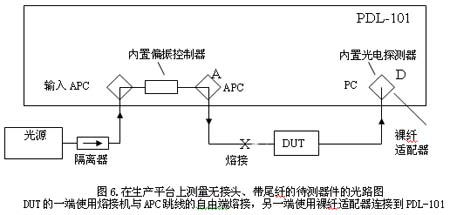

3. 特殊器件處理：對無連接器的尾纖器件采用熔接方式連接，減少接頭數量，熔接損耗控制在 0.02dB 以下。
1. 當測量低 PDL 器件（＜0.1dB）時，確保連接器件總 PDL 不超過待測器件 PDL 的 1/5，將矢量疊加誤差控制在 20% 以內。
2. 固定測量鏈路布局，避免測試過程中光纖擾動導致 PDL 矢量方向變化，可采用光纖固定架穩定光路。
3. 定期校準連接器件的 PDL 值，建立器件 PDL 檔案，實現測量誤差的可追溯性。
四、高精度 PDL 測量系統搭建實例

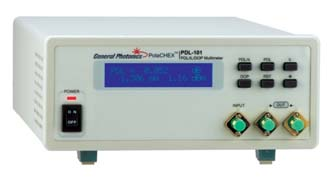

以光開關 PDL 測量為例，推薦采用以下測試配置：
1. 光源：波長穩定度 ±0.01nm，功率穩定度 0.005dB/h，相干長度 5μm
2. 隔離器：隔離度≥60dB，PDL＜0.01dB
3. 連接器：輸入端 APC 接頭（回波損耗 60dB），輸出端 PC 接頭（PDL 0.01dB）
4. 跳線：1m 單模光纖跳線（PDL＜0.01dB）
5. 輔助設備：光纖固定架、折射率匹配膏、熔接機
該配置可實現 0.005dB 級的 PDL 測量精度，完全滿足光開關、耦合器等精密器件的測試需求。
五、測量操作規范與注意事項
1. 環境控制：保持測試環境穩定，溫度波動＜±1℃，避免強光直射和機械振動。
2. 預處理流程：測量前預熱光源 30 分鐘，確保功率輸出穩定；清潔所有連接器端面，去除灰塵和油污。
1. 操作要點：連接器件時避免過度旋緊，采用扭矩扳手控制力度（APC 接頭推薦扭矩 0.5N?m）；測試過程中禁止觸碰光纖鏈路。
2. 數據處理：每樣品測量 3 次取平均值，剔除異常值（偏差＞0.005dB），確保數據可靠性。
六、光通信器件 PDL 特性參考
不同光通信器件的 PDL 典型值范圍如下：
器件類型 | PDL 典型值范 |
1m 單模光纖 | <0.02dB |
10km 單模光纖 | <0.05dB |
APC 接頭 | 0.005~0.02dB |
PC 接頭 | 0.02~0.06dB |
50% 熔融拉錐耦合器（單窗口） | 0.1~0.2dB |
光隔離器 | 0.05~0.3dB |
光開關 | 0.05~0.2dB |
DWDM 器件 | 0.05~0.15dB |
七、總結
PDL 測量精度的提升是一項系統工程，需要從光源特性、鏈路設計、器件選型到操作規范進行全面優化。在光通信技術向高速率、高密度發展的背景下，0.01dB 級的 PDL 測量精度已成為行業基本要求。
