在光纖通信系統中，光開關作為關鍵器件，其性能直接影響系統的穩定性和傳輸效率。而回波損耗（Return Loss, RL）作為衡量光開關性能的核心指標之一，始終是光通信領域關注的重點。本文將深入探討光開關回波損耗的重要性、測試方法及其對實際應用的影響，幫助讀者全面了解這一技術參數的意義。

一、回波損耗的定義與重要性

1. 什么是回波損耗？

回波損耗是指光信號在光器件（如光開關）的接口處反射后，反射光功率與入射光功率的比值，通常以分貝（dB）為單位表示。

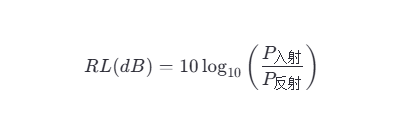

其數學公式為：

回波損耗值越大，表示反射光功率越小，光信號傳輸?shù)姆€(wěn)定性越高。例如，若某光開關的回波損耗為40 dB，說明僅0.01%的入射光被反射，99.99%的光能成功傳輸至負載。

2. 為什么回波損耗如此重要？

在光纖通信中，回波損耗過低會導致以下問題：

• 光源干擾：反射光返回光源，可能引起激光器輸出功率波動，甚至損壞光源。

• 信號失真：反射光與入射光形成干涉，導致信號波形畸變，增加誤碼率。

• 系統性能下降：高反射率會降低信噪比，限制傳輸距離和速率。

• 設備壽命縮短：長期高反射可能加速光器件老化，增加維護成本。

因此，光開關的回波損耗必須控制在合理范圍內（通常要求≥40 dB），以確保系統的高效運行。

二、光開關回波損耗的測試方法

1. 光連續波反射法（OCWR）

這是目前最常用的方法，其原理是通過光源-光功率計系統測量反射光功率。具體步驟如下：

• 校準：使用標準反射件（已知反射率）校準測試系統，記錄基準反射功率 PrefPref。

• 測量：將待測光開關接入系統，測量其反射功率 PmeasPmeas。

• 計算：

優點：操作簡單、成本低，適用于實驗室和生產環境。
缺點：對微弱反射信號的檢測靈敏度有限。

2. 光時域反射法（OTDR）

OTDR通過發送窄脈沖光并接收反射信號，分析光纖中各點的回波損耗。其優勢在于：

• 定位精度高：可精確定位反射點（如連接器、熔接點）。

• 無需末端匹配：適合短光纖測試。

應用場景：適用于光纖鏈路故障排查和長距離傳輸系統測試。
局限性：設備成本高，且存在“盲區”問題（強反射后無法檢測弱反射）。

3. 光相干域反射法（OCDR）

基于白光干涉原理，利用干涉儀測量反射信號的空間分布。其特點包括：

• 高靈敏度：可檢測極微弱反射（< -70 dB）。

• 空間分辨率高：適合精密器件（如光開關）的端面反射分析。

適用場景：高端光器件的研發和質量檢測。
挑戰：設備復雜，對環境穩定性要求高。

三、光開關回波損耗的影響因素及優化措施

1. 影響回波損耗的關鍵因素

• 端面工藝：光纖端面的平整度、清潔度和拋光質量直接影響反射率。斜球面端面可有效減少菲涅爾反射。

• 連接器設計：APC（Angled Physical Contact）連接器相比UPC（Ultra Physical Contact）連接器具有更低的回波損耗（< -60 dB vs. -50 dB）。

• 材料特性：光纖與器件的折射率匹配度越高，反射越小。

• 環境干擾：灰塵、污漬或機械應力會導致端面損傷，增加反射。

2. 優化回波損耗的措施

• 改進端面加工技術：采用高精度拋光設備，確保端面表面粗糙度≤10 nm。

• 選擇APC連接器：在高速通信系統中優先使用APC接口，降低反射。

• 定期清潔維護：使用專用光纖清潔工具，避免污染物堆積。

• 優化器件結構：通過仿真設計減少阻抗不匹配，例如采用漸變折射率透鏡。

四、實際應用中的回波損耗測試案例

以廣西科毅光通信科技有限公司（www.wagerqb.com）生產的1×N光開關為例，其回波損耗測試流程如下：

• 設備準備：連接光源（波長1310 nm/1550 nm）、光功率計和光開關測試模塊。

• 校準：使用標準反射件（反射率已知）進行系統校準。

• 測試：將光開關的輸入端口接入光源，輸出端口接入光功率計，記錄反射功率。

• 數據分析：通過軟件自動生成回波損耗曲線，評估光開關的端面反射特性。

測試結果：科毅光通信的1×N光開關回波損耗可達**-55 dB以上**，遠超行業標準（≥-40 dB），確保在高速光通信系統中的卓越性能。

五、如何選擇可靠的光開關供應商？

在光通信領域，選擇具備以下能力的供應商至關重要：

• 技術實力：擁有自主知識產權的測試設備和工藝（如APC端面加工技術）。

• 認證資質：通過ISO 9001、IATF 16949等質量體系認證。

• 定制化服務：可根據客戶需求提供不同回波損耗等級的光開關。

• 售后服務：提供完整的測試報告和長期技術支持。

廣西科毅光通信科技有限公司作為專業的光器件制造商，始終致力于為客戶提供高性能、高可靠性的光開關解決方案。我們的產品已廣泛應用于數據中心、5G通信、光纖傳感等領域，助力全球客戶實現高效、穩定的光信號傳輸。

結語

光開關的回波損耗是衡量其性能的核心指標，直接影響通信系統的穩定性和可靠性。通過科學的測試方法和優化措施，可以顯著提升光開關的回波損耗表現。作為光通信領域的領先企業，廣西科毅光通信科技有限公司將持續創新，為客戶提供高品質的光器件和解決方案，助力全球光通信技術的升級與發展。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.wagerqb.com瀏覽我們的MEMS光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
